在消防安装气体灭火系统，很多人在问如何安装柜式的气体灭火系统？

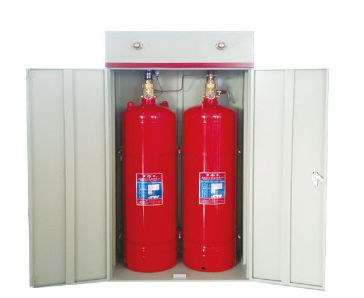

一、柜式双瓶组七氟丙烷气体灭火装置简介

柜式灭火装置又称预制式灭火装置、无管网灭火装置，是指将灭火剂贮存容器、管路、喷嘴、压力反馈部件、检漏部件、驱动部件、火灾探测部件、控制器组成的能自动探测并实施灭火的装置。火灾探测部件、控制器可与柜体分装。

GQQ型柜式七氟丙烷自动灭火装置，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。且灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本柜式七氟丙烷气体灭火装置不需设置专用的钢瓶间，整个柜体设置在防护区内，具有施工、安装简便、工程投资少等优点。适用于计算机房、档案馆、资料室、贵重物品库、通讯机房、储油间等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

柜式七氟丙烷气体灭火装置中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

二、柜式双瓶组七氟丙烷气体灭火装置主要技术参数

型号

GQQ90×2/2.5-WS

GQQ120×2/2.5-WS

GQQ150×2/2.5-WS

贮存压力（20℃） 2.5 MPa

-大工作压力（50℃） 4.2 MPa

贮存容器容积（L） 90、120 150

七氟丙烷充装密度（kg／m3） ≤1120 ≤1000

执行标准 GB16670-2006

阀驱动器 电磁型阀驱动器

启动电源 DC24V  1.0A

贮瓶间环境温度 -10℃～50℃

-大单区保护面积 ≤500㎡

-大单区保护容积 ≤1600m³

灭火剂喷射时间 ≤10S

系统启动方式 自动、电气手动控制、机械应急操作

自动启动延迟时间 0～30s可调

三、柜式双瓶组七氟丙烷气体灭火装置工作原理

柜式七氟丙烷气体灭火装置一般与火灾探测器、火灾报警控制器、紧急启动/停止按钮、声光报警器、放气指示灯等消防设备配套使用。当防护区发生火情，感温、感烟探测器发出火灾信号通过火灾自动报警灭火控制器的逻辑分析后，即发出声光复合报警信号，同时发出联动指令，关闭联动设备，经过一段延时时间（0～30S可调）后，发出灭火指令，启动电磁型阀驱动器，开启容器阀，释放灭火剂，实施灭火；值班人员如发现火情后，可按下防护区门外的紧急启动按钮，实施灭火操作；电磁型阀驱动器上还设有手动按钮，紧急情况下还可进行机械应急手动操作灭火。

1、将七氟丙烷气体灭火装置柜体放置在防护区气体灭火设计图纸所标识位置，尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布（喷射后空间内药剂浓度均匀，达到较好灭火效果，编者注），并保证柜体平稳无晃动和倾斜。

2、将柜式七氟丙烷气体灭火装置瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。若是双瓶组，将主动储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。

3、将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。

柜式七氟丙烷气体灭火装置安装步骤详解

4、高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。

5、压力信号器调试好后安装在高压软管相应接口上，扳手拧紧。

6、压力表安装在容器阀压力表接口上，扳手拧紧。

7、将电磁驱动器安装在储瓶容器阀上（应在确保调试完毕后安装）。若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。

柜式七氟丙烷气体灭火装置安装步骤详解

8、安装双瓶组启动管路，将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组的位置。（单瓶组无此操作）

9、将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。

10、检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。

以上可能存在一些操作在用户接收到柜式七氟丙烷气体灭火装置时就已经由厂家操作完成的，那就跳过或检查下那些步骤。柜式七氟丙烷气体灭火装置安装各组件的详细顺序，其实安装前只要认真阅读柜式七氟丙烷气体灭火装置配套的出厂说明书，熟悉工程设计方案，确保本气体灭火装置布置与设计图纸相符，各部件齐全且符合设计要求，按照安装步骤自行安装也是没有问题的。
